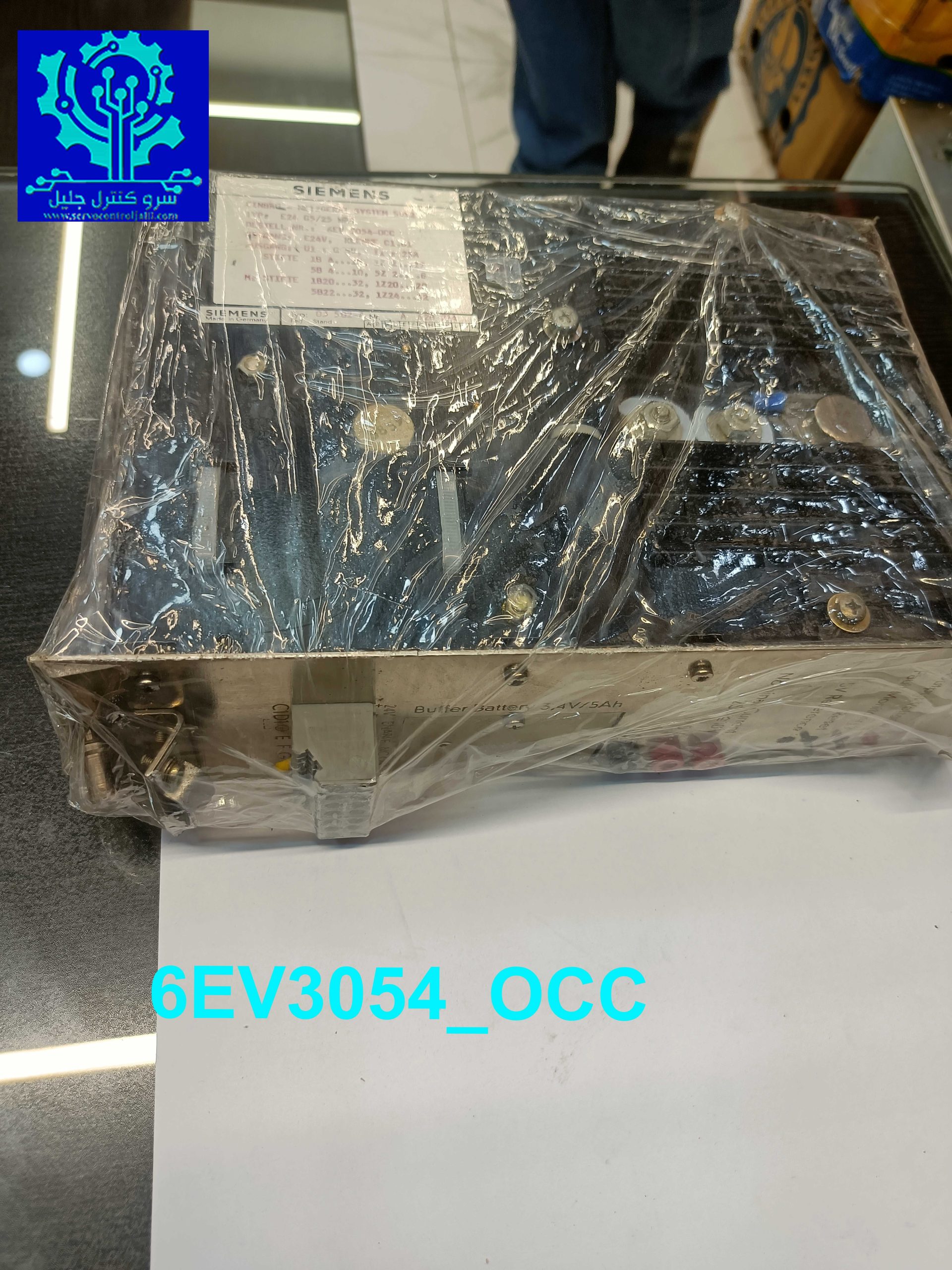

کارت پی ال سی SIEMENS مدل 6EV3054_OOC

انواع کارت plc

کارت PLC یا به عبارت دیگر ماژول‌های توسعه، از جمله اجزای بسیار کاربردی در زمینه صنعت و اتوماسیون صنعتی به حساب می‌آیند. همانطور که از نام این محصولات آشکار است، هدف کلی این  افزودن قابلیت‌ها و توسعه قابلیت‌های PLC می‌باشد.

استفاده اصلی از  PLC، افزایش تعداد پورت‌های ورودی و خروجی (I/O) می‌باشد. همچنین با استفاده از این  سازگاری با پروتکل‌های ارتباطی خاص نیز فراهم می‌شود . افزایش فضای حافظه یا حتی افزایش واحدهای پردازش، از دیگر اهداف استفاده از ماژول‌های توسعه PLC می‌باشد. کاربردهای دیگر این ماژول‌ها شامل سازگاری با یک HMI یا درایو، افزودن قابلیت عیب‌یابی و دیباگ به صورت ریموت و از راه دور یا حتی به صورت محلی (در مکان فیزیکی)، افزودن تجهیزات ورودی و خروجی خاص و شخصی‌سازی‌شده نیز می‌شود.

با استفاده از  توسعه، انعطاف پذیری و اعمال تغییرات در سیستم به راحتی امکانپذیر می‌شود. به همین دلیل است استفاده از  بسیار رایج است. متداول‌ترین نوع PLC، ی هستند که برای افزایش پورت ورودی و خروجی استفاده می‌شوند. در ادامه به بررسی انواع این نوع از کارت PLC می‌پردازیم.

کارت ورودی دیجیتال (DI)

کارت ورودی دیجیتال (DI)، برای دریافت سیگنال‌های دیجیتال و تبدیل آن‌ها به داده‌های قابل فهم در سیستم‌های اتوماسیون صنعتی به کار می‌رود. اینبا استفاده از ولتاژ ورودی، سیگنال‌های دیجیتال را تفسیر می‌کنند. هر بر اساس ولتاژ ورودی خود از طرف تولیدکننده مشخصات خاصی دارد.

در مثال کارت DI مدل 24v زیمنس، محدوده ولتاژ -3v تا +5v به عنوان حالت صفر منطقی (قطع) و ولتاژ +13v تا +30v به عنوان حالت یک منطقی (وصل) تعریف شده است. برای مشاهده جزئیات بیشتر در مورد  به پارت نامبر آن یا کاتالوگ مراجعه نمایید.

این  می‌توانند دارای تعداد مختلفی پورت‌های ورودی باشند؛ تعداد پورت‌ها ممکن است 4، 8، 16، 32 یا 64 عدد باشد. نوع ولتاژ ورودی نیز می‌تواند AC یا DC یا عمومی (UC) باشد و بازه ولتاژ ورودی ممکن است 24vDC، 48-125vDC، 120vAC یا 220vAC باشد.

بعضی از این  قابلیت‌های ویژه‌ای مثل تشخیص ارور و خطا را نیز دارا هستند؛ این اطلاعات به صورت Interrupt در کد  مشخص می‌شوند و قادرند خطاهای قابل تشخیصی نظیر قطع سیم یا مشکل در تغذیه سنسور را شناسایی کنند.

کارت خروجی دیجیتال (DO)

در  خروجی دیجیتال، داده‌های ارسالی از PLC به سیگنال الکتریکی تبدیل و به تجهیزات تحت کنترل ارسال می‌شود. این  به عنوان  دو حالته شناخته می‌شوند، بنابراین سیگنال کنترلی دارای دو حالت قطع و وصل (0 و 1 منطقی) است.

علاوه بر ویژگی‌های  ورودی،  خروجی مشخصات خود را دارند. یکی از مهم‌ترین موارد مورد بررسی در اینجا میزان حداکثر جریان مجاز پورت خروجی است.

نوع خروجی نیز در انتخاببسیار تأثیرگذار است. خروجی DO می‌تواند به صورت ترانزیستوری یا رله‌ای باشد. به طور عمومی، جریان دهی خروجی رله‌ای بیشتر از ترانزیستوری است.

انواع دیگر از  اکسپنشن PLC و زیردسته‌های آن شامل:

۱- ورودی دیجیتال (DI) (24vDC – 220vAC)

۲- خروجی دیجیتال (DO) (ترانزیستوری و رله‌ای)

۳- ورودی / خروجی دیجیتال

۴- ورودی آنالوگ (جریانی – ولتاژی – مقاومتی – ترموکوپلی)

۵- خروجی آنالوگ (جریانی – ولتاژی)

۶- ورودی / خروجی آنالوگ

کارت ورودی آنالوگ (AI)

کارت ورودی آنالوگ (AI) در سیستم‌های PLC یک عنصر اساسی است که جهت ارتباط با دنیای فیزیکی و مشاهده و اندازه‌گیری سیگنال‌های آنالوگ از محیط خارجی به کار می‌رود. این  سیگنال‌های ورودی متغیر مانند ولتاژ یا جریان را از حسگرها و دستگاه‌های مختلف دریافت می‌کند و آن‌ها را به فرم دیجیتال برای PLC تبدیل می‌کند.

ویژگی‌ها و عملکرد  ورودی آنالوگ بستگی به نوع و تنظیمات آن دارد. این کمعمولاً محدوده ولتاژ یا جریان ورودی متناسب با نیاز سیستم را پشتیبانی می‌کند. سیگنال‌های ورودی آنالوگ معمولاً در محدوده‌های مشخصی مانند 4-20 میلی‌آمپر یا 0-10 ولت تولید می‌شوند.

با استفاده از کارت AI، PLC قادر به دریافت و پردازش اطلاعات آنالوگ محیط خارجی است. این اطلاعات می‌توانند در کنترل و نظارت بر فرآیندها و تجهیزات مختلف صنعتی بسیار موثر باشند.

کارت خروجی آنالوگ (AO)

کارت خروجی آنالوگ (AO) در سیستم‌های PLC یک ابزار اساسی است که به PLC این امکان را می‌دهد که سیگنال‌های کنترلی آنالوگ را به عنوان خروجی تولید کند و به دستگاه‌ها و تجهیزات خارجی ارسال کند. این  جهت ایجاد سیگنال‌های ولتاژ یا جریان متغیر مورد نیاز برای کنترل دقیق و متناسب با فرآیندها و تجهیزات مختلف به کار می‌رود.

ویژگی‌ها و عملکرد کخروجی آنالوگ بستگی به نوع و تنظیمات آن دارد. این کعمولاً محدوده ولتاژ یا جریان خروجی متناسب با نیاز سیستم را پشتیبانی می‌کند. سیگنال‌های خروجی می‌توانند در محدوده‌های مشخصی مانند 4-20 میلی‌آمپر یا 0-10 ولت تولید شوند.

استفاده از  AO در سیستم‌های PLC به کنترل دقیق تر و بهتر فرآیندها کمک می‌کند. این سیستماتیک معمولاً در کاربردهایی که نیاز به تنظیم و کنترل پارامترهای آنالوگ دارند، مورد استفاده قرار می‌گیرد. این کا اهمیت زیادی در اتوماسیون صنعتی و کنترل فرآیندها برخوردارند.

نحوه عملکرد پی ال سی

حال به شرح مراحل مختلف این چرخه می‌پردازیم:

• سیستم‌عامل در ابتدا رصد زمانی خود را شروع می‌کند و وارد این چرخه می‌شود.
• CPU شروع به خواندن داده‌ها از ماژول ورودی می‌کند و وضعیت تمام ورودی‌ها را بررسی می‌کند.
• CPU در گام بعدی شروع به اجرای برنامه نوشته شده کاربر می‌کند. این برنامه می‌تواند در منطق لدر (ladder) باشد و یا با هر زبان برنامه‌نویسی دیگر که مبتنی بر پی ال سی است، باشد.
• سپس CPU به سازوکارهای داخلی و وظایف ارتباطی خود می‌پردازد.
• بر اساس نتیجه برنامه اجرا شده، پردازنده آن داده را در ماژول خروجی می‌نویسد تا وضعیت تمام خروجی‌ها به روز شود.
• مراحل این فرآیند ادامه پیدا می‌کند تا زمانی که پی ال سی در حالت اجرایی و عملکردی خودش قرار دارد.

برای آشنایی با محدوده قیمتی پی ال سی ها و خرید پی ال سی پیشنهاد میکنیم این صفحه را ببینید: قیمت PLC

ساختار کارت پی ال سی چیست

ساختار داخلی پی ال سی به نحوی شبیه به ساختار کامپیوترها است:

مزایای کارت پی ال سی چیست

• زمان اسکن کردن بسیار سریعی دارد.
• قابلیت ارتباط با کامپیوتر در کل کارخانه را دارد.
• توانایی محاسباتی بسیار خوبی دارد.
• زمان آموزش کوتاهی دارد.
• طیف گسترده‌ایی از کاربردهای کنترلی را شامل می‌شود.
• به راحتی برنامه‌نویسی می‌شود و به راحتی زبان برنامه‌نویسی آن درک می‌شود.
• هزینه پروژه‌های آن را می‌توان به طور دقیق محاسبه کرد.
• از قابلیت کنترل نظارتی برخوردار است.
• دارای ابعاد فیزیکی کوچکی است.
• در برنامه‌نویسی مجدد انعطاف‌پذیری دارد.
• برطرف کردن مشکل در آن نسبت به سیستم‌های سنتی (بانک رله) آسان‌تر و سریع‌تر است.
• دارای شمارنده‌هایی با سرعت بالا است.
• زمان اجرای پروژه کوتاه‌تر است.
